LTC14B

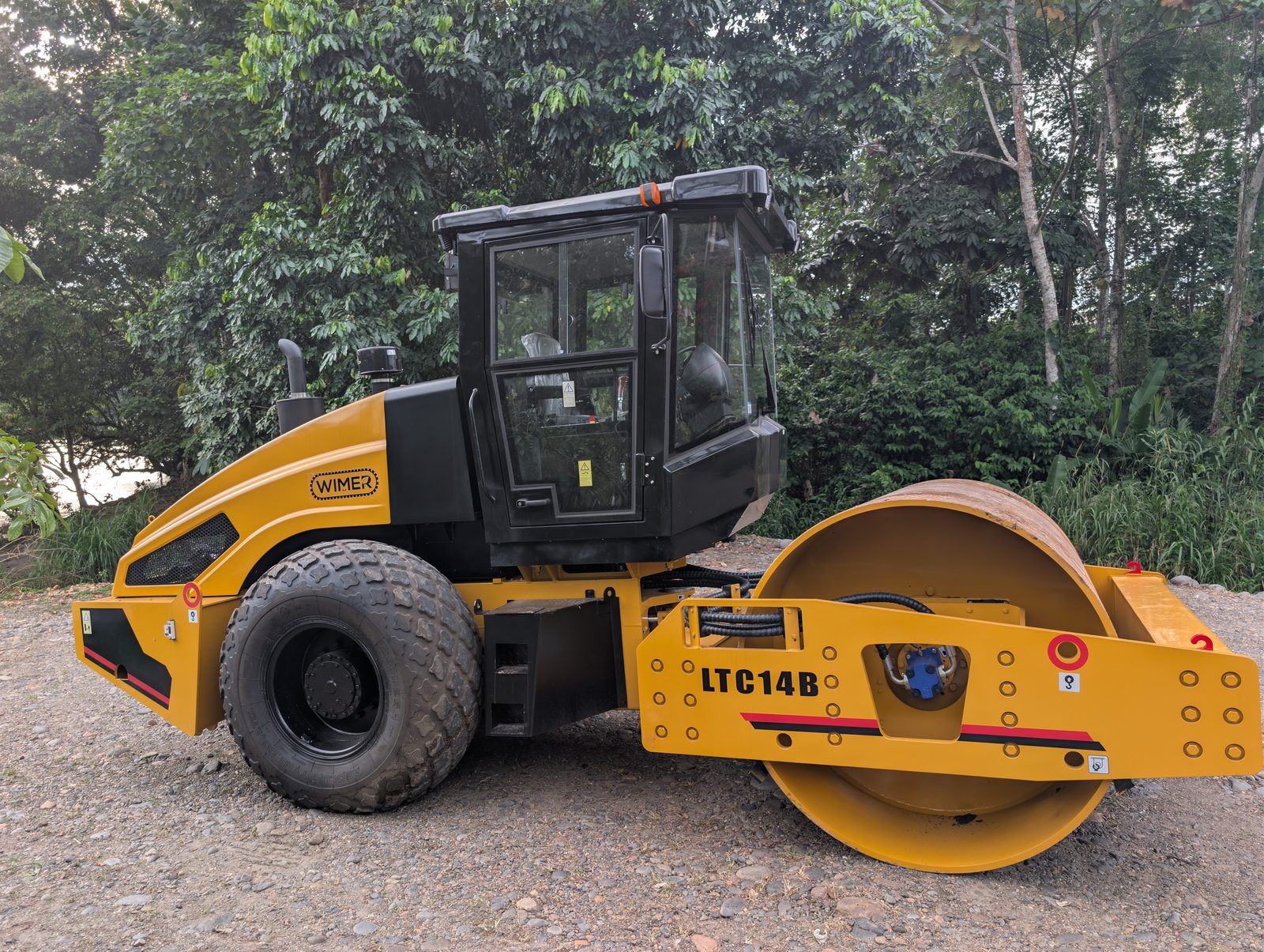

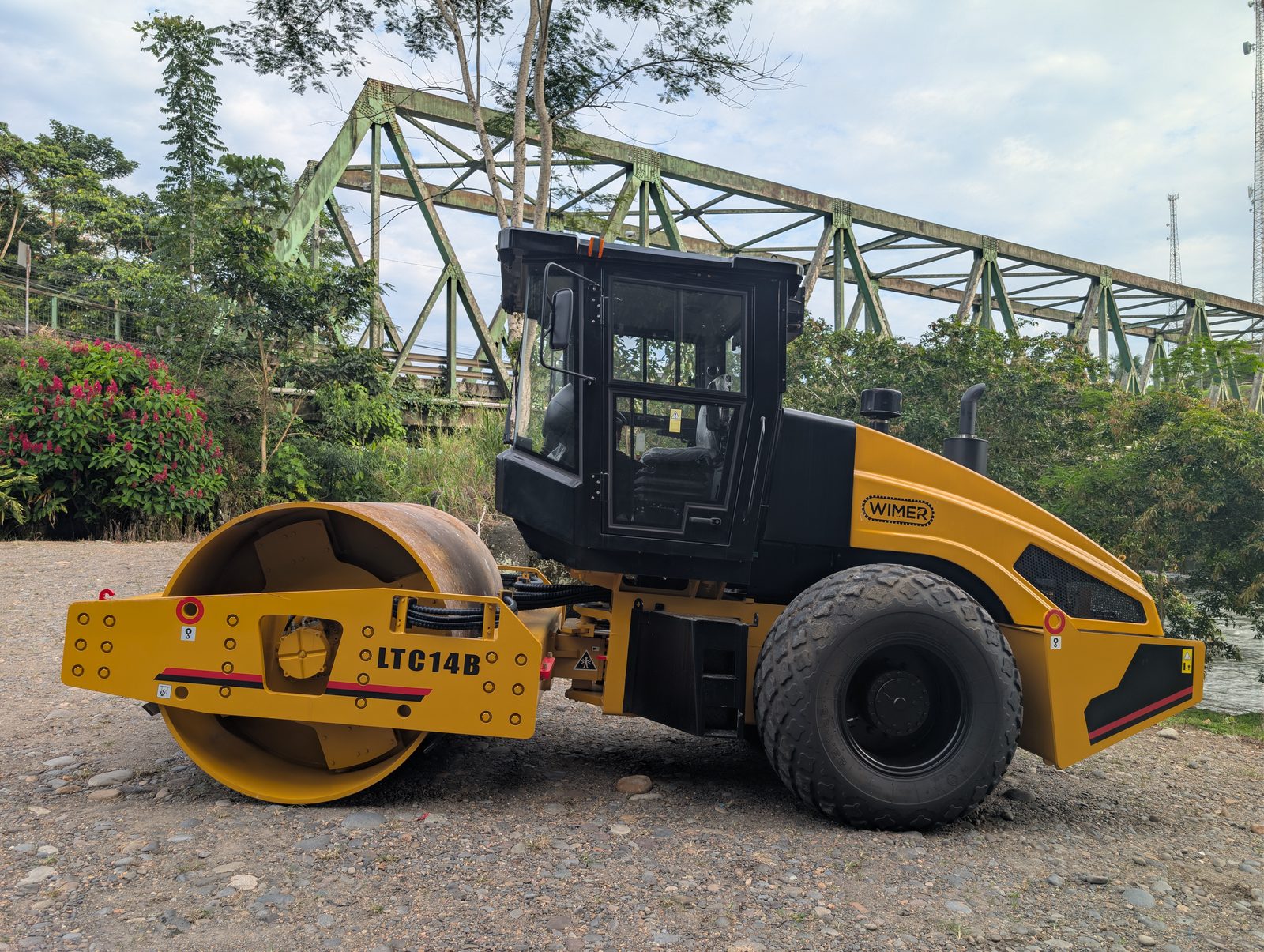

Rodillo compactador LTC14B
Rodillo compactador vibratorio de tambor liso · 14 t · transmisión hidrostática Linde · motor Weichai 103 kW · fuerza centrífuga 310 kN
Rodillo compactador monocilíndrico de 14 toneladas para movimiento de tierras y obra vial. Motor Weichai WP4.1G140E301 de 103 kW con inyección directa common rail (CRDI), turbo e intercooler, norma Euro III. Transmisión 100 % hidrostática de doble bomba Linde HPV075 (Alemania) con tracción simultánea en tambor y ruedas traseras, dirección hidrostática de articulación central oscilante y sistema de vibración Permco (EE. UU.) de doble frecuencia y doble amplitud con 310 kN de fuerza centrífuga. Cabina cerrada ROPS/FOPS con aire acondicionado y tambor de 2 130 mm con rascadores delanteros y traseros.
Especificaciones técnicas

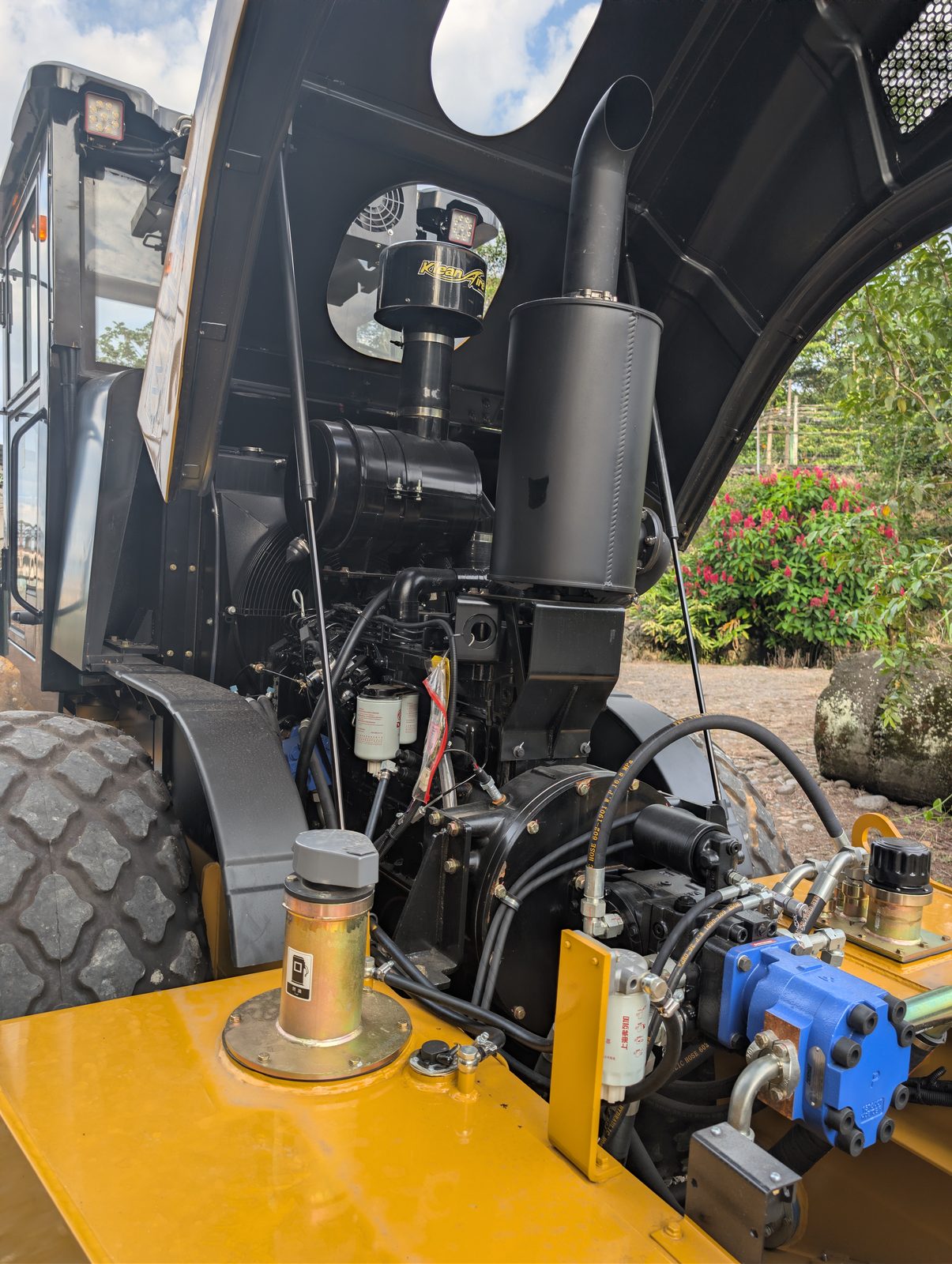

Motor
- Fabricante
- Weichai
- Modelo
- WP4.1G140E301
- Potencia / régimen
- 103 kW (138 HP) @ 2 300 rpm
- Par máximo
- 520 N·m @ 1 600 – 1 800 rpm
- Cilindros
- 4 en línea
- Cilindrada
- 4.088 L
- Aspiración
- Turbo con intercooler
- Inyección
- Directa common rail (CRDI)
- Norma de emisiones
- Euro III
- Refrigeración
- Por agua
- Combustible
- Diésel
- Depósito de combustible
- 240 L
Transmisión hidrostática
- Tipo de transmisión
- Hidrostática de doble bomba
- Bomba de traslación
- Linde HPV075 (Alemania)
- Caudal de bomba
- 75.9 cc/rev
- Motores de traslación
- Linde, de pistones (2)
- Tracción
- Doble: tambor y ruedas traseras
- Velocidad de avance
- F1: 0 – 5.5 · F2: 0 – 12 km/h
- Velocidad de retroceso
- R1: 0 – 5.5 · R2: 0 – 12 km/h
- Pendiente superable sin/con vibración
- 50 % / 45 %
- Freno de servicio
- Hidrostático
- Freno de estacionamiento
- Multidisco húmedo
Sistema de vibración
- Fuerza centrífuga (alta/baja)
- 310 / 200 kN
- Amplitud nominal (alta/baja)
- 1.90 / 0.90 mm
- Frecuencia de vibración
- 30 – 36 Hz
- Bomba de vibración
- Permco P5100A (EE. UU.)
- Motor de vibración
- Permco M5100-A
- Accionamiento
- Hidrostático
- Excitador
- Eje excéntrico
Dirección y tambor
- Sistema de dirección
- Articulación central oscilante, hidrostática
- Ángulo de dirección
- ±35°
- Ángulo de oscilación
- 12°
- Radio de giro interior
- 3 494 mm
- Radio de giro exterior
- 6 500 mm
- Ancho de compactación
- 2 130 mm
- Diámetro del tambor
- 1 550 mm
- Carga lineal estática
- 33.5 kg/cm
- Rascadores
- Delanteros y traseros
Dimensiones y pesos
- Peso operativo
- 14 000 kg
- Carga sobre tambor / eje delantero
- 7 200 kg
- Capacidad del eje trasero
- 6 800 kg
- Longitud total
- 6 140 mm
- Ancho total
- 2 280 mm
- Altura total
- 3 080 mm
- Distancia entre ejes
- 3 100 mm
- Distancia al suelo
- 485 mm
- Ángulo de ataque
- 35°
- Ángulo de salida
- 37°
- Neumáticos
- 23.1-26 12 PR (opc. 20.5-25 12 PR)
Sistema eléctrico
- Tensión / alternador
- 24 V / 105 A
- Baterías
- 2 × 100 Ah
- Motor de arranque
- 24 V
Equipamiento estándar

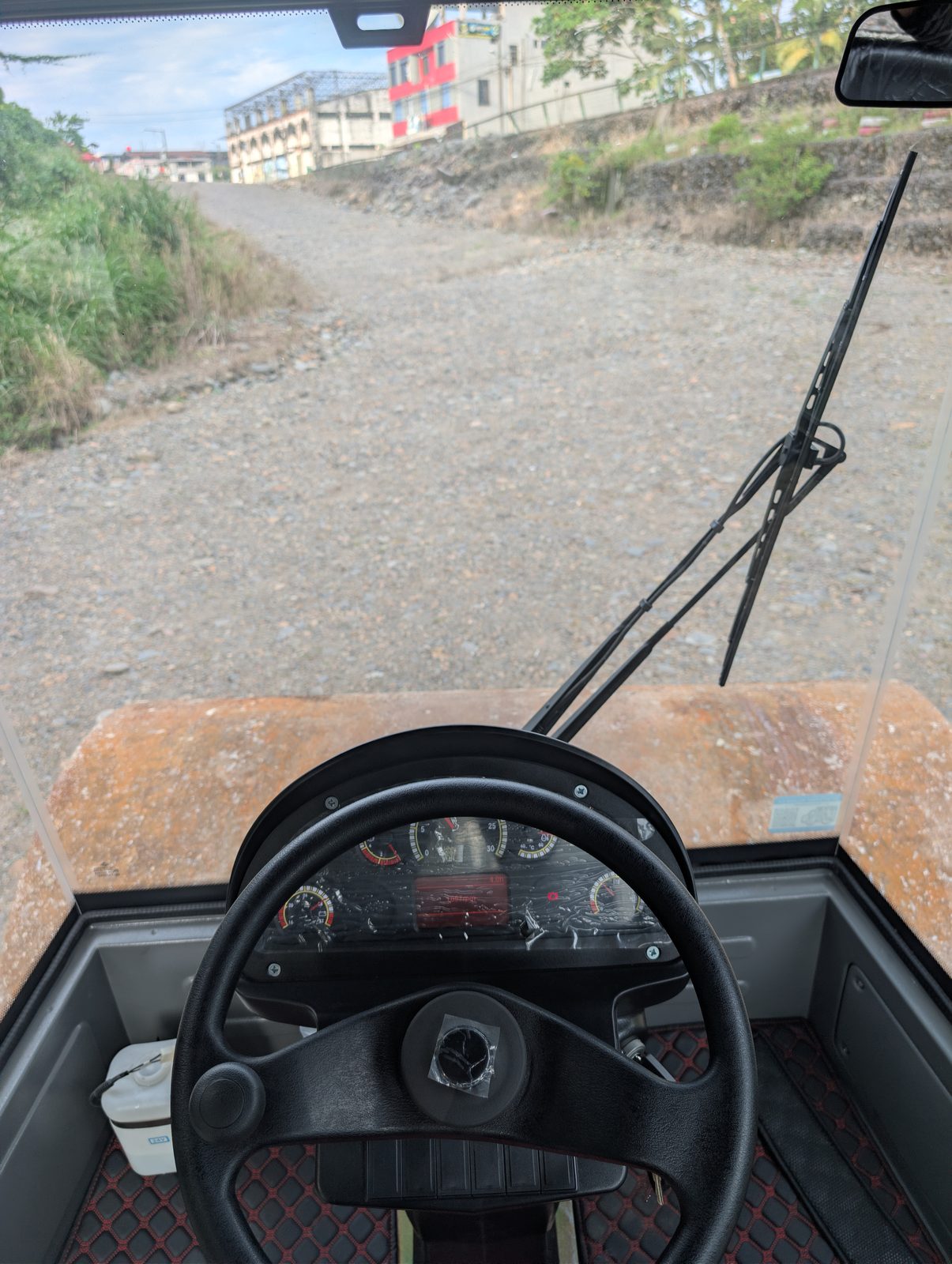

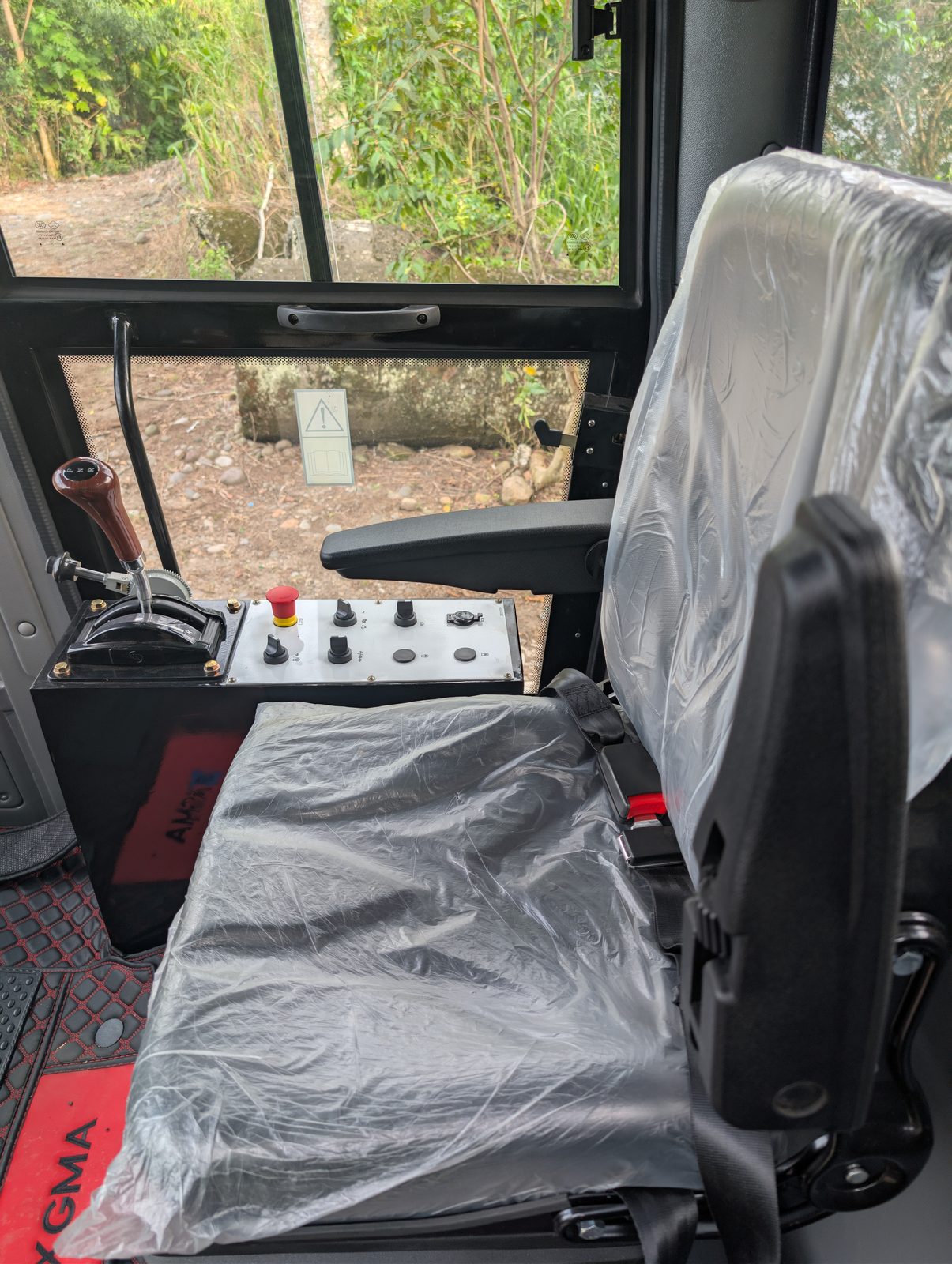

- Cabina cerrada ROPS/FOPS con aire acondicionado
- Transmisión hidrostática de doble bomba con tracción en tambor y ruedas
- Vibración de doble frecuencia y doble amplitud
- Rascadores delanteros y traseros del tambor
- Horómetro e indicadores de combustible y temperatura
- Alarma de marcha atrás y dos espejos retrovisores
- Iluminación delantera y trasera · tablero antivandálico
- Limpiaparabrisas delantero y trasero con lavaparabrisas
- Radio MP3, bocina y corte general de batería
Equipamiento opcional · Bajo pedido
- Motor Cummins 6BT5.9 · 150 HP @ 1 950 rpm
- Kit pata de cabra (coraza padfoot)
- Neumáticos 20.5-25 12 PR
